MUESTREO Y APROBACIONES DE PIEZAS MOLDEADAS DE EPP

Producto: HandySCAN
Industria: Productos de Consumo y Venta

Pieza de EPP negra en una mesa que se está escaneando con un escáner HandySCAN BLACK 3D

Flatz GmbH de Lauterach, Austria, es el líder del mercado de soluciones de sistema en el sector del embalaje y produce cartón corrugado, soluciones de aislamiento, molduras de EPP y contenedores extraíbles.

Para sus flujos de trabajo de control de calidad, Flatz enfrentó el desafío de tener que medir con precisión contornos cada vez más complejos de componentes técnicos, espumas de partículas y herramientas. Las superficies pueden ser de mate a brillante, con tamaños de piezas que van desde 100 mm hasta 2500 mm. Por lo tanto, la empresa decidió adquirir tecnología de medición moderna para cumplir con una gama completa de requisitos de control de calidad.

El HandySCAN BLACK Elite de Creaform fue la solución perfecta. Este escáner 3D portátil se puede utilizar de forma flexible con una precisión de 0,025 mm. También puede medir de forma rápida y precisa componentes de cualquier tamaño, con superficies mate o brillantes en tiempo real. Antes de adquirir el nuevo sistema de medición de Creaform, Flatz usaba cintas métricas, calibradores, pernos en U y herramientas similares para realizar las mediciones.

Bernhard Guldenschuh de Quality Management comentó: “ Recibimos una excelente capacitación de Creaform, que abordó directamente nuestros requisitos de medición. Pudimos armar rápidamente un equipo que ahora puede tomar medidas en una amplia variedad de componentes en cualquier momento, si es necesario. Las aprobaciones de productos ahora se pueden llevar a cabo sin ningún problema.

Aprobación de piezas EEP

Pieza EPP negra sobre una mesa

Flatz GmbH había recibido un pedido para producir una pieza de polipropileno expandido (EPP) con un tamaño de aproximadamente 250×300 mm para un nuevo cliente. Debía ser instalado en una pieza moldeada por inyección. El EPP es un material termoplástico especialmente respetuoso con el medio ambiente y fácil de reciclar.

La pieza de EPP terminada se montó en una pieza moldeada por inyección, que luego se incorporaría a un dispositivo complejo. La pieza de EPP fue diseñada para proteger el interior del componente moldeado por inyección. Sin embargo, después del muestreo, surgieron problemas con la precisión de ajuste de la pieza. El cliente no pudo instalar la pieza. La pieza EPP producida se escaneó con HandySCAN 3D y se comparó con los datos CAD en PolyWorks. Rápidamente quedó claro que la pieza moldeada por inyección tenía las dimensiones incorrectas. Posteriormente se ajustó y se pudo instalar la parte EPP.

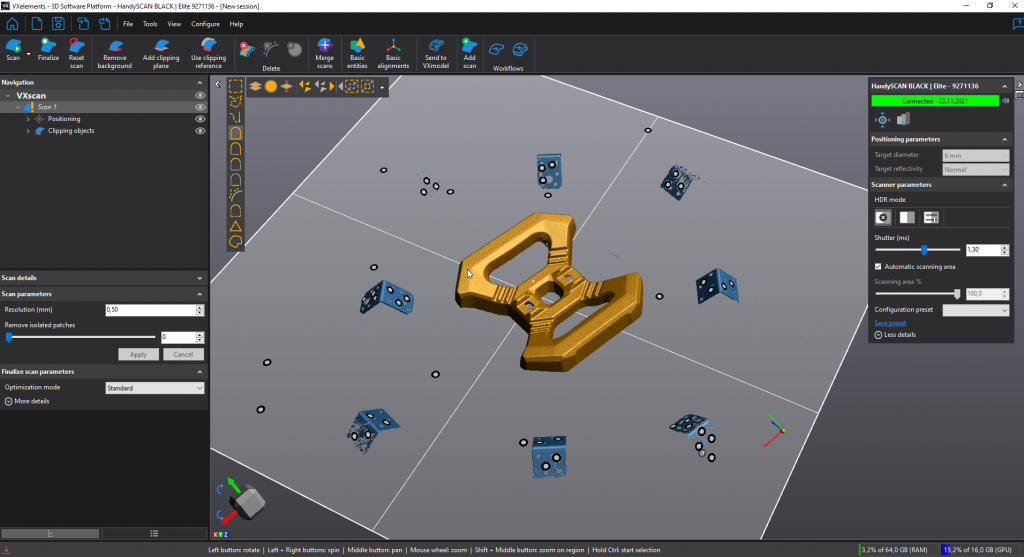

Escaneo 3D en el software VXelements de Creaform

Áreas de aplicación del HandySCAN BLACK en Flatz

2 trabajadores de Flatz revisando una parte

El HandySCAN 3D se ha convertido en una parte integral del proceso de muestreo y aprobación de componentes en Flatz. Se utiliza para evaluaciones de componentes técnicos, inspección de herramientas complejas y verificación de la precisión dimensional. Se puede utilizar para verificar rápidamente que una pieza encaja y proporcionar resultados sobre la precisión de la pieza.

×
